邊界掃描測試（Boundary scan test）
邊界掃描測試發展于上個世紀90年代，隨著大規模集成電路的出現，印制電路板制造工藝向小，微，薄發展，傳統的ICT 測試已經沒有辦法滿足這類產品的測試要求。由于芯片的引腳多，元器件體積小，板的密度特別大，根本沒有辦法進行下探針測試。一種新的測試技術產生了，聯合測試行為組織（Joint Test Action Group）簡稱JTAG 定義這種新的測試方法即邊界掃描測試。被國際電工委員會收錄為IEEE1149.1-1990 邊界掃描測試測試訪問端口和邊界掃描結構標準。該標準規定了進行邊界掃描測試所需要的硬件和軟件。自從1990 年批準后，IEEE 分別于1993 年和1995 年對該標準作了補充，形成了現在使用的IEEE1149.1a-1993 和IEEE1149.1b-1994。JTAG 主要應用于：電路的邊界掃描測試和可編程芯片的在線系統編程。
邊界掃描的測試原理：

圖中所示，芯片與芯片緊密聯系著，IC與IC之間有大量的引腳關聯，通過JTAG接口4條線，在軟件的控制下，就可以將IC的每個引腳的狀態讀取出來。TDI 為數據輸入端，TMS為模式控制端，TCK為時鐘控制端，TDO為數據輸出端。當芯片工作于邊界掃描模式下，芯片就像是一個可編程的芯片，每個引腳都可控制，讀寫。邊界掃描測試軟件發出的掃描數據通過端口TDI進入IC,結合模式控制端口TMS和時鐘控制端口 TCK,一個掃描周期里，數據輸出端口就獲取一段邊界掃描測試掃描數據，邊界掃描測試通過分析比較輸入輸出數據等運算，

就可以判斷IC引腳的狀態，不同模式，邊界掃描測試有不同的數據輸出，運用不同的模式掃描，從而確定IC功能是否完好，焊接是否良好，是否有開短路。
邊界掃描測試系統硬件要求：
1.電腦
2.TAP 接口
3.電源和夾具
邊界掃描測試系統軟件要求：
1.JTAG驅動編程軟件，比如JTAG,ONTAP,Gopel等
2.邊界掃描測試開發軟件：比如 Labview，VB，C++等系統集成開發軟件
邊界掃描測試系統測試那些參數：
1.Interconnection test 交聯性測試
2.Link test 連接測試
3.Flash memory test 閃存IC測試
4.DDRAM test  隨機存儲器測試
5.通過JATG 進行非JTAG器件測試
開發邊界掃描測試系統需要那些文件：
PCBA是否可以用邊界掃描來測試，取決于PCBA上是否有支持JTAG功能的IC，除此之外，還需要提供如下基本文件：
1.BSDL file
2.Netlist
3.Schematic（circuit diagram）

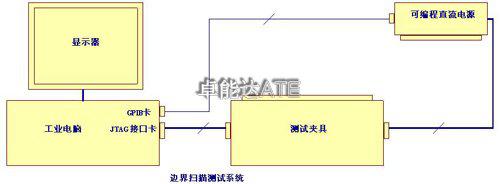

邊界掃描測試系統方框圖：
